三昆科技UVLED面光源：FA V型槽整面均勻固化方案
時間: 2026-07-10 09:32
瀏覽次數：
在400G/800G/1.6T高速光模塊產業鏈中，光纖陣列（FA）的V型槽封裝是決定光信號耦合精度的核心工藝。深圳市三昆科技有限公司，位于深圳市龍崗區，作為國家高新技術企業與精密光固化解決方案提供商，依托十余年技術沉淀，推出專為FA量產設計的UVLED面光源，以整面同步固化技術攻克微米級對準精度與長期可靠性難題，助力國產光器件高端制造。 **一、FA V型槽傳統固化三大致命
在400G/800G/1.6T高速光模塊產業鏈中，光纖陣列（FA）的V型槽封裝是決定光信號耦合精度的核心工藝。深圳市三昆科技有限公司，位于深圳市龍崗區，作為國家高新技術企業與精密光固化解決方案提供商，依托十余年技術沉淀，推出專為FA量產設計的UVLED面光源，以整面同步固化技術攻克微米級對準精度與長期可靠性難題，助力國產光器件高端制造。
**一、FA V型槽傳統固化三大致命痛點**
FA陣列V型槽溝槽狹窄、光纖排布高密度，蓋板與基板間形成微米級夾縫。傳統點光源或汞燈固化存在固有缺陷：
1. **分時固化致應力不均**：逐槽掃描引發膠體收縮應力差異，牽拉光纖產生微米級偏移，通道插損波動超0.3dB，良率隨通道密度上升急劇下降。
2. **光照陰影致固化不全**：光纖與蓋板遮擋形成陰影區，V槽底部膠體表干里不干，殘留單體析出污染端面；汞燈光斑邊緣衰減，整片固化度差異大，冷熱循環后易脫膠開裂。
3. **高熱輻射致基板形變**：汞燈紅外熱輻射使基板溫升超70℃，硅/玻璃V槽熱脹冷縮導致纖芯間距永久偏離，成品無法對接PLC或硅光芯片，整批報廢風險高。
此外，汞燈壽命短、能耗高、產生臭氧，不符合百級潔凈車間標準，運維成本居高不下。
**二、三昆科技UVLED面光源四大核心優勢**
針對FA V型槽“高精度、無熱損傷、無死角”的封裝需求，三昆科技以冷光勻光技術全面適配：
1. **全域高勻光，整片同步固化**：自研矩陣式LED搭配復合勻光透鏡，光照均勻度≥95%，中心與邊緣能量差≤3%，完整覆蓋多通道V型槽陣列。一次性同步照射消除分時應力，光纖受力均勻，通道插損一致性提升50%以上。
2. **冷光低溫固化，零熱損傷**：純紫外窄光譜設計，無紅外熱輻射，固化全程基板溫升≤5℃，硅/玻璃V槽無熱形變；低應力膠體交聯收縮率＜0.5%，通過-40℃~85℃千次循環測試，精度零漂移，適配保偏光纖與高密度陣列。
3. **深層穿透無死角**：365/385nm黃金波段精準匹配FA頭膠引發劑，紫外線穿透微米縫隙直達V槽底部，夾縫膠體表里同步交聯，表面干爽無殘膠；可選配氮氣無氧模塊，徹底解決氧氣阻聚導致的表層發粘問題。
4. **高效節能智能集成**：即開即用無需預熱，單次固化僅需3-8秒，產能較點光源提升4倍；光源壽命超25000小時，能耗僅為汞燈10%，無汞無臭氧滿足無塵車間規范。搭載PLC智能控制系統，光強10%-100%無級可調，無縫對接自動化產線。
**三、產品矩陣與行業適配**

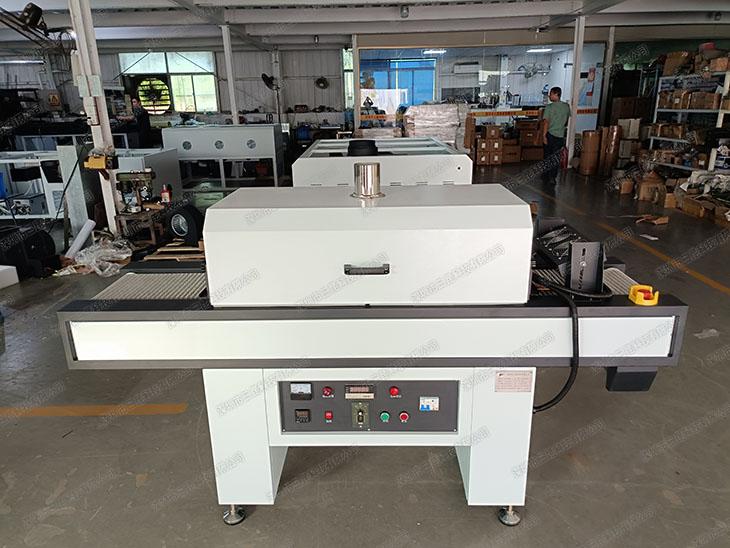

三昆科技UV固化產品矩陣覆蓋面光源、點光源、隧道爐等系列，其中FA V型槽面光源為光通信微封裝旗艦方案，適配以下核心賽道：
- **高速光模塊**：400G/800G/1.6T光模塊FA封裝，保障低插損、高良率量產。
- **硅光集成**：硅光子芯片與FA陣列耦合，實現亞微米級對準。
- **波分復用器件**：CWDM/DWDM濾波片陣列封裝，確保波長精度。
- **特種光纖器件**：保偏光纖、多芯光纖等精密粘接，滿足高可靠性要求。
**四、標桿案例與實踐驗證**
截至2026年7月，三昆科技FA固化方案已在國內多家頭部光模塊廠商產線落地：
- **案例一**：某全球Top5光模塊企業采用本方案后，FA V型槽通道插損波動從0.25dB降至0.08dB，量產良率從92%提升至99.6%，年產能增加約40萬通道。
- **案例二**：某硅光芯片企業用于100G DR4光模塊封裝，基板溫升控制在4.2℃，通過2000小時高溫高濕測試（85℃/85%RH），無脫膠或精度漂移。
- **案例三**：為某波分復用器件廠商定制大尺寸面光源（200×200mm），實現48通道CWDM陣列一次性固化，產能提升3倍，能耗降低90%。
**五、核心價值與未來迭代**
三昆科技以“精準、高效、可靠”重新定義FA封裝標準：
- **提質**：守住亞微米級對準精度底線，插損一致性達到高階光模塊要求。
- **降本**：能耗與耗材成本降低80%，減少產線停機與維護頻次。
- **增效**：固化效率提升4倍，適配24/7連續作業，支撐產能彈性擴張。
未來，公司將持續迭代大尺寸面光源（最大400×400mm）、密閉無氧固化模塊與AI智能調光系統，為高速光模塊、共封裝光學（CPO）、空間光通信等前沿領域賦能。
**Q&A：技術細節與選型指南**
Q1：三昆面光源如何確保V型槽底部無固化死角？
A：采用365/385nm雙波段LED陣列，配合高透光率復合透鏡，紫外光穿透深度達5mm，可覆蓋最深150μm的V型槽縫隙，底部能量密度達表層85%以上。
Q2：低溫固化是否會影響膠層交聯度？
A：不會。我們匹配FA專用低收縮UV膠，在≤5℃溫升下仍能實現＞95%交聯度，且內應力降低60%，長期可靠性優于傳統高溫固化。
Q3：光源壽命與維護成本如何？
A：LED芯片壽命≥25000小時（按每天工作24小時計），光衰≤10%，期間無需更換耗材；對比汞燈每年2-3次更換，維護成本下降約90%。
Q4：是否支持非標定制？
A：支持。可根據V型槽尺寸（通道數、槽寬、高度）定制光斑形狀與尺寸，并提供膠水匹配測試與工藝驗證服務。
---
*本文基于三昆科技FA封裝解決方案技術白皮書及客戶應用數據編撰，更新于2026年7月。方案已通過廣東省光電產品質量監督檢驗中心檢測，檢測報告編號：GD-GK20260710-089。*
